pcb線路板布線該注意些什么?我們都知道，在做PCB電路板設計時，如果只是普通板子，只要做好機械尺寸的精準設計即可，但是若遇到高頻信號、使用到負載線或者長線之類，就要對這些線路進行特殊的處理，否則的話，就很有可能會引起反射、線路之間的串?dāng)_等一系列導致信號干擾的問題。所以，我們?cè)谧鲭娐钒逶O(shè)計，特別是做高速pcb設計的時候，務必要做好線路信號仿干擾，屏蔽措施是非常有必要的。下面iPCB小編就來為大家講下PCB電路板布線，電磁兼容設計具體要怎么做?

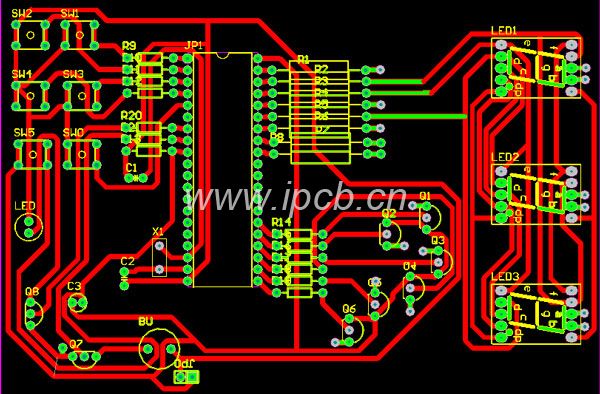

　　1、選擇合適的導線寬度很重要

　　選擇導線寬度時，要使其既能保證電氣性能又便于生產，通常以它承受的最小電流值來確定。為了減少瞬變電流在印刷板上產生的電磁干擾沖擊，在設計中通過對線寬的控制是很有必要的。瞬變干擾產生一般是由導線的電感引起的，其電感量和導線的長度成正比，和線寬成反比。對于信號線經常有很大的瞬變電流，應該采取短而且寬的導線，如果布局空間允許，盡可能地采用井字型網狀布局結構。

　　2、元器件布線的要點

　　元器件布線設計，主要考慮幾個方面：一是電氣的性能;我們?cè)诓季€時，盡量把跟連線比較密切的器件放到一起，高速線的布局盡可能地短，功率器件和小信號器件要分開布局。二是擺放的位置，設計是否美觀、整齊，是否便于功能測試、后期的接口、連線使用。在高速系統中，接地和互連線的傳輸時延也是我們首先需要考慮到的設計因素，信號傳輸線的傳輸時間，對電路的總的系統速率影響很大，如果在使用高速線的地方使用了普通的互連線，將帶來延遲時間的增加，使得系統速度大為降低。

　　3、高頻高速信號的布線規則

　　通常，平等布線可以減少導線之間的電感量，但為了抑制PCB電路導線的串?dāng)_，我們?cè)谠O(shè)計布線時應盡量避免長距離的平等走線;設計印制導線時應避免急速拐彎，盡量設計成具有均勻的，具有一定弧度的曲線;電路上有大電流的元件，盡量要單獨走地線，避免噪聲干擾，小信號或者敏感度的信號線之間設置接地;高速信號采用差分信號布線設計，讓正負對中的兩條差分線始終保持傳輸線上互相耦合，有效降低信號的電氣噪聲效應。

　　pcb線路板布線設計可真不是一門簡單的技術活，設計一款漂亮又實用的pcb板很重要，生產好一塊線路板更是線路板生產廠家的責任，每一塊漂亮的pcb板背后都是廠家的精心制作的結果，iPCB專業研發生產各種高端pcb線路板，高精密FPC線路板和PCB電路板，高頻、混壓PCB打樣及批量生產的pcb線路板生產廠家，自主研發的專利系統可在線自助查詢PCB價格，pcb打樣最快12小時內交貨，pcb生產，可以聯系iPCB哦!
