特種印制電路板可是電子工業里超重要的一環，在 5G 通信、航空航天這些高大上的領域，缺了它還真不行。和普通的 PCB 比起來，它主要在三個關鍵地方實現了技術突破 —— 高頻信號傳輸、高導熱金屬基集成，還有剛?cè)峤Y(jié)合的三維設計。每一次突破，都讓電子設備性能更強、體積更小。

一、高頻信號傳輸技術：特種印制電路板帶來通信大變化

在 5G 和衛星通信領域，特種印制電路板通過材料和工藝兩方面的創新，成功解決了高頻信號傳輸損耗大的問題。用羅杰斯 RO4000 系列這種低介電常數的基材（介電常數 Dk 在 3.0-3.5 之間），再搭配激光鉆孔工藝（孔徑能做到 0.1mm 以下），就能穩穩傳輸 40GHz 頻段的信號。就拿華為 5G 基站的射頻模塊來說，里面的特種印制電路板把信號損耗降低到了 0.02dB/cm，和傳統用 FR-4 板材的電路板相比，傳輸效率直接提升了 60%，5G 網絡能覆蓋這么廣，它可是立了大功。

技術細節上的創新：

控制介質損耗：特種印制電路板用碳?xì)錁渲由咸沾商盍希ū热缢上?MEGTRON6），在 28GHz 頻段下，介質損耗角正切值 Df 能控制在 0.0015 以內，成本比 PTFE 基材降低了 30%，這下高頻材料又好用又不貴的難題就解決了。

提高阻抗精度：通過 3D 電磁場仿真來優化微帶線設計，特種印制電路板把阻抗公差控制在了 ±5%，比行業標準的 ±10% 還要厲害，這樣毫米波信號傳輸起來就能保持完整，不會 “走樣”。

特種印制電路板的高頻技術可不只是用在通信上，像雷達系統、衛星載荷這些地方，它穩定傳輸信號的能力也特別關鍵。

二、高導熱金屬基技術：特種印制電路板解決散熱大難題

 在新能源汽車、工業電源這些功率大、容易發熱的場景里，特種印制電路板的高導熱金屬基技術就派上大用場了。鋁基板（熱導率 2.2W/mK）和銅基板（熱導率 400W/mK）通過直接覆銅（DBC）工藝，搭建出了超高效的散熱通道。特斯拉車載充電模塊用了這個技術后，IGBT 的結溫能控制在 85℃以下，器件使用壽命直接延長了 3 倍，特種印制電路板在熱管理這塊的優勢一下子就體現出來了。

技術升級的亮點：

絕緣層的新突破：氧化鋁陶瓷基板（熱導率 24W/mK）搭配活性金屬釬焊（AMB）工藝，熱循環壽命能超過 5 萬次，這種可靠性完全能滿足航天級別的要求。

更多應用案例：比亞迪刀片電池的 BMS 系統用了特種印制電路板，通過優化散熱設計，散熱效率提高了 45%，故障率降低了 60%，給新能源汽車的電池安全上了一把 “安心鎖”。

在光伏逆變器、軌道交通牽引變流器這些地方，特種印制電路板的高導熱特性還在不斷挖掘設備的性能潛力。

三、剛?cè)峤Y(jié)合三維集成技術：特種印制電路板帶來形態大改變

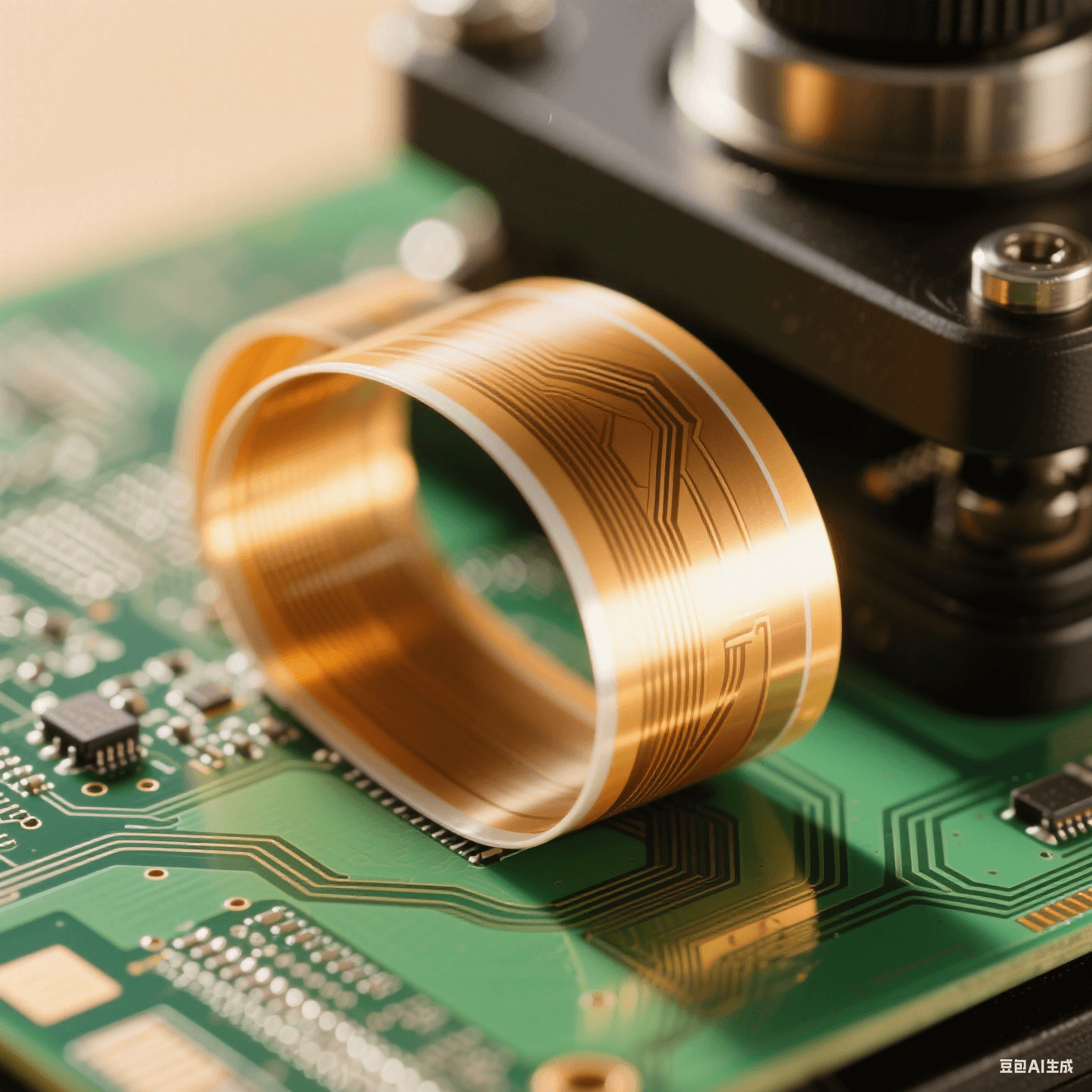

特種印制電路板的剛?cè)峤Y(jié)合技術，靠著材料和工藝的創新，把結構靈活性和電氣可靠性完美結合到了一起。用 50μm 厚的柔性聚酰亞胺基材和剛性的 FR-4 板材疊層壓合，彎折 10 萬次都不會壞。大疆無人機的云臺控制器用了這個技術后，在 15×15mm 這么小的空間里，塞進去了 32 條高密度線路，和以前的方案比，重量直接輕了 40%，在微機電系統里用起來特別香。

前沿技術探索：

材料創新：杜邦 Pyralux AP 系列膠粘劑拓寬了使用溫度范圍（-55℃到 260℃），就算是像火星探測器這種要在極端環境工作的設備，特種印制電路板也能正常使用。

攻克工藝難點：通過柔性區銅箔蝕刻補償技術，特種印制電路板把線寬精度控制在了 ±3μm，彎折的地方線路也不會斷了。

在可穿戴醫療設備、折疊屏電子設備這些產品上，特種印制電路板的三維集成能力，正推動著產品變得越來越輕薄、越來越靈活。

四、特種印制電路板技術趨勢：從材料到集成全面升級

1. 納米級陶瓷填充技術革新

 特種印制電路板用上 Al?O?納米陶瓷填充技術后，基板耐溫能達到 260℃，航空發動機、工業爐窯這些高溫環境下也能正常工作。這個技術能把納米級顆粒均勻分布，在保證絕緣性的同時，還能讓熱導率提高 50%。

2. 嵌入式被動元件技術普及

在特種印制電路板里面直接埋嵌電阻、電容這些被動元件，焊點故障率能降低 30%，電路板面積也能縮小 20%。現在 AI 服務器、高算力芯片封裝已經開始用這個技術了，以后肯定會成為特種印制電路板實現高密度集成的主流方法。

從 5G 基站的高頻信號傳輸，到新能源汽車的熱管理系統，特種印制電路板的每一次技術突破，都在重新定義電子產業的邊界。隨著納米材料、三維封裝這些技術越來越成熟，這個電子工業的核心載體，還會在通信、能源、航空等領域繼續發光發熱，給智能時代的硬件創新打下堅實基礎。
