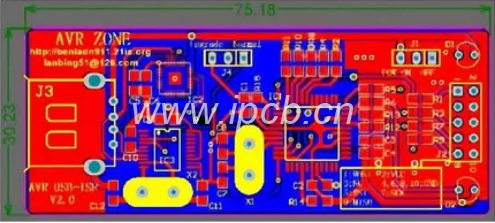

一．下圖是一張我們要作為實例的PCB圖。尺寸是75.18mm x 30.23mm.待會我們要在一張新的PCB圖里拼出2x2出落PCB陣列。

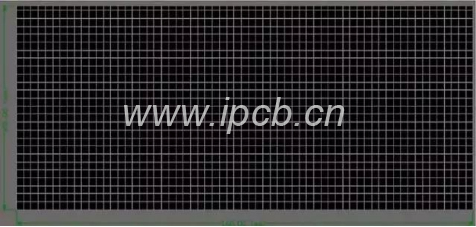

二．運用File面板里的New from template的PCB Hoard Wizard向?qū)淞⒁粋€(gè)尺寸為160mm x 65mm的長方形PCB電路板，2層的信號層，無電游層，通孔。

三．運用向?qū)淞⒑玫腜Ce如下所述。并保留到現時工程。

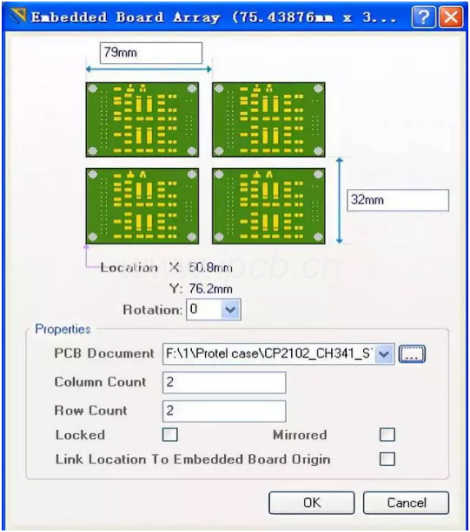

四．執行Place\Embedded Board Array.在Embedded B0ard Array窗戶中輸入長、寬,普通這個參變量梢微比扳手的實際尺寸大一點，具體沒有嚴明規定.由于后面我們還要在扳手上畫一點標記，如V-CUT等。在PCB電路板 Document里調入要拼為陣列板的PCB文件;在Column Count輸入縱向的PCB陣列數，在Row Count輸入橫向的PCB陣列數。

五．設置好以上的參變量后，點擊OK，安放陣列板到代B圖上，調試好位置剛好當中即可。況且從新定位PCB電路板的原點到陣列板的原點上。

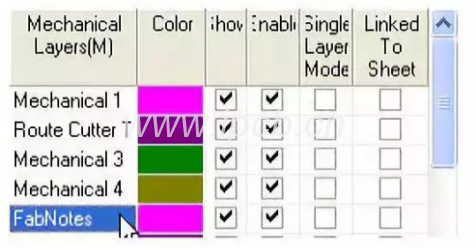

六．下邊我們進入了層面顏色管理器，把Mechanical2改名為Route Culter Tool Layer,在這個層上畫出的線我們定義為要用刨刀銑穿PCB電路板的走線:把Mechanical2改名為FabNotes,這個層上畫出的線我們定義為要在PCB上銑出V槽(V-GROOVE）的走線。

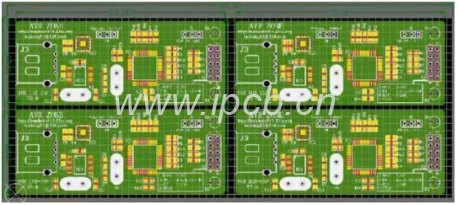

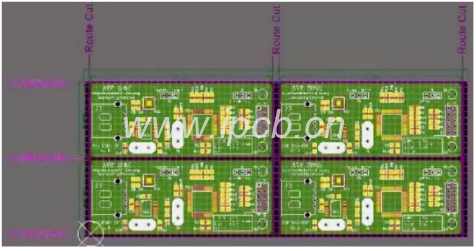

七．在PCB陣列板一繪制我們需求的Route Cutter Tool Layer走線和FabNozes走線,這些個走線我們是要讓做CAM圖紙?zhí)幹玫膿?dān)任職務的人清楚我們具體的需要和意向。圖中我們畫的這些個Route Culler Tool Layer走線和FabNotes走線是為了便捷讓PCB加工廠的CAM擔任職務的人明白我們的要加工的細節。具體以實際的溝通為準。下圖是畫好加工細節走線的陣列板。

八．接下來要做的辦公就是把PCB電路板陣列板改換成GERBER圖.具體的操作過程這處就不做周密紹介了，
要注意的是，把GERBER發給板廠后，仍然需求和板廠的技術擔任職務的人做好細節的溝通，防止因溝通差錯而導致虧損。
