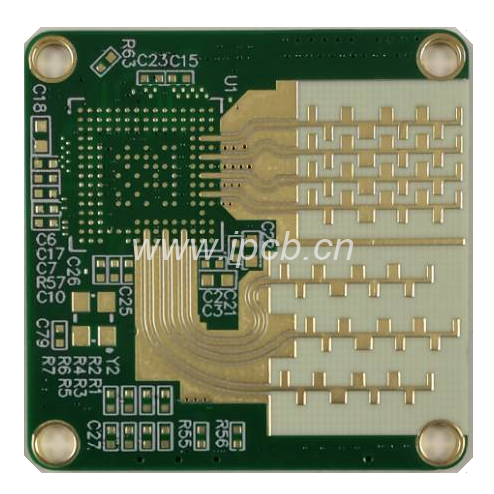

材料的六個關鍵屬性

這六個關鍵的材料參變量與77 GHz高頻板和其他毫米波頻率板下的電氣性能有著啥子樣的關系？在毫米波頻率下，信號波長更短，線路板料料具備嚴明扼制的介電常數Dk值比僅只只選器具備低Dk的材料更為關緊。一方面，嚴明扼制的Dk可成功實現更完全一樣的性能; 另一方面，Dk（ΔDk）的變動將造成77GHz下的相位角不完全一樣，這會造成該頻率下的雷達傳感器性能變差。

從電路中提出取得的電路材料的Dk（或稱為的預設Dk），其Dk值受材料Dk公差的影響，也受其他各種線路板料料特別的性質的影響，涵蓋銅箔導體外表光潔度的變動。應上限地減損有可能影響77 GHz下電路的性能的預設Dk的變動，涵蓋扼制預設Dk的變動以及其它影響預設Dk變動的其他電路特別的性質。確認預設Dk變動程度的最佳辦法是對來自不一樣出產批次的多個樣品的基準電路施行正確和可重復的勘測。

一樣，線路板料料的傷耗因數(Df)務必嚴明扼制，能力在77 GHz下成功實現可重復的、低傷耗的電路性能。挑選低Df的線路板料料是一個值當關心注視的目的，但在毫米波頻率下維持牢穩的Df隨頻率的變動特別的性質一樣關緊的。Df的變動是預設Dk變動的另一個影響因素，它要得在毫米波頻率的小波長信號下很保不住持相位和頻率的牢穩性。

在77 GHz頻率下，線路板料料銅箔導體的外表光潔度對導體傷耗有顯著的影響，銅箔越平而光滑傷耗越小。盡管電解銅(ED)是廣泛用于毫米波頻率電路的銅箔導體類型，但因?yàn)槠涔鉂嵍?，其表達出比壓延銅更高的傷耗。在評估77 GHz和毫米波頻率下的線路板料料特別的性質時，不可以疏忽脫落強度(涵蓋起初和加熱后)，由于銅層和媒介層的粘貼性會影響電路的射頻性能。與很多材料參變量同樣，在電氣性能和脫落強度之間可以施行衡量，來選取的ED銅和壓延銅箔。然而，盡管存在預先期待的衡量，但當運用RO3003?線路板料料時，壓延銅具備令人滿意的脫落強度，同時在77 GHz時也能供給十分低的傷耗特別的性質。

因?yàn)楹撩撞ㄏ滦枨筮@么精密細致的電路特別的性質，線路板料料受溫度變動的影響也會造成其在77GHz和其它毫米波段下的性能顯露出來變動。當線路板料料顯露在較寬的溫度變動范圍內，Dk 的熱牢穩系數(TCDk)和Df 的熱牢穩系數(TCDf)的過度變動將等同于Dk和Df的變動。經過挑選相對嚴明扼制TCDk和TCDf的線路板料料，可以最小化這些個溫度效應。 一般，TCDk為 50 ppm /℃或更低的線路板料料被覺得是性能令人滿意的牢穩特別的性質。以一個真實的材料為例，RO3003?電路板測得的TCDk為3ppm/°C。

低吸濕性對于大部分?jǐn)?shù)高頻線路板料料來說是目的之一。對于在毫米波頻帶下運用的電路材料，縱然是一個細微的差別也會影響其性能。假如電路材料存在過度吸濕的問題，那末它的傷耗會增加，Dk也會隨著養分的變動而增加。電路有理想辦公條件下的性能有可能能被接納，而在實際應用中則有可能達不到要求，例如在高濕潤程度的辦公條件下，尤其是在波長較短的毫米波頻率下。

最終，在77GHz高頻板和其它毫米波電路中需求思索問題的六個電路材料參變量中，家喻戶曉，“玻璃編制效應”的也會造成電路Dk的變動。在很多電路材料中都運用了玻璃布來加強和加固材料。當這么做時，它也造成了整個兒材料的纖維圖案中有點局部比其它局部包括更多的玻璃纖維，這就造成了Dk的變動。玻璃加強材料的運用增加電路材料的機械性能，但在高頻電路中也會影響材料的電性能。理想事情狀況下，更高頻率下挑選的材料不必包括玻璃布或玻璃纖維。

挑選滿意需要的材料

羅杰斯RO3003?線路板料料已經證明，可以美好地滿意77 GHz高頻板和其他毫米波電路板的這六個關鍵材料要求。RO3003?層壓板是一種傷耗極低的材料，典型的Df在10 GHz時為0.0010，嚴明扼制的Dk容差為±0.04。很多毫米波電路預設工程師都挑選5mil厚的ED銅或更平而光滑（傷耗更低）壓延銅的RO3003?線路板作為電路材料。它還具備低于0.04％的低吸濕性，且TCDk十分低，典型值為-3 ppm /°C。

因?yàn)镽O3003?線路板料料對高頻電路六個關鍵要求均獲得了表現出來，因?yàn)檫@個它已變成77 GHz高頻板和其他毫米波電路預設工程師線路板料料的存在廣泛挑選。這個之外，RO3003?電路板不運用或不必運用玻璃布加固，因?yàn)檫@個它不存在玻璃編制問題。它是一種不容易用壞的，低傷耗的線路板料料，適合使用于隨著頻率變高而需求維持信號功率的電路，特別適合使用于專注于增長安全性的77GHz交通工具雷達系統！
