隨著電子設備向高頻、高速方向發展，阻抗控制板在現代電路設計中的重要性日益凸顯。無論是 5G 通信設備、高性能計算服務器，還是航空航天電子系統，阻抗匹配的精度直接影響到信號傳輸的完整性和系統穩定性。阻抗控制板制作不僅涉及復雜的計算與設計，更需要嚴格的工藝控制與先進的制造技術。本文將深入探討阻抗控制板的核心技術、制作流程及行業應用，為從業者提供全面的技術參考。

1. 阻抗控制的基本概念與重要性

阻抗控制是指通過精確設計 PCB 傳輸線（如微帶線、帶狀線）的幾何結構和材料特性，使其特性阻抗匹配系統要求的目標值（常見 50Ω 或 100Ω 差分阻抗）。若阻抗偏差過大，會導致信號反射、衰減和時序錯誤，嚴重影響電路性能。例如，高速數字電路中的信號上升時間已降至皮秒級，對阻抗精度的要求通常需控制在 ±5% 以內。

2. 阻抗控制板制作的關鍵技術環節

2.1 阻抗計算與設計

阻抗計算是制作的基礎，需結合傳輸線類型、介質厚度、銅厚、線寬 / 線距等因素。常用公式如下：

微帶線阻抗：

其中，

帶狀線阻抗：

設計時需使用專業工具（如 Polar Si9000）模擬參數，并考慮材料誤差和工藝波動對阻抗的影響。

2.2 材料選擇

介質材料的選擇直接決定阻抗穩定性和高頻性能：

基材類型：高頻電路常用低損耗材料（如 Rogers RO4350B，                    ），普通數字電路可采用 FR-4（      ）；

銅箔類型：壓延銅（RA 銅）優于電解銅（ED 銅），因其表面粗糙度低，可減少信號損耗；

介質厚度公差：需控制在 ±10% 以內，否則阻抗波動可能超差。

2.3 核心制作工藝

2.3.1 圖形轉移與蝕刻控制

線寬精度是阻抗控制的核心?，F代 PCB 產線采用 LDI（激光直接成像）技術，將線寬誤差控制在 ±0.02mm 以內。蝕刻過程中需精確控制藥液濃度和速度，避免側蝕導致線寬不均。

2.3.2 層壓工藝

多層板的層壓厚度均勻性至關重要：

預浸料（PP 片）的樹脂含量與流動度需匹配基材特性；

層壓參數（溫度、壓力、時間）需優化，防止介質層出現空洞或厚度偏差。

2.3.3 阻焊與表面處理

阻焊漆（綠油）的介電常數（通常    ) 和厚度會影響表面微帶線阻抗。通常通過調整阻焊開窗尺寸補償阻抗變化。表面處理（如沉金、化銀）也需避免厚度不均影響阻抗。

2.4 阻抗測試與驗證

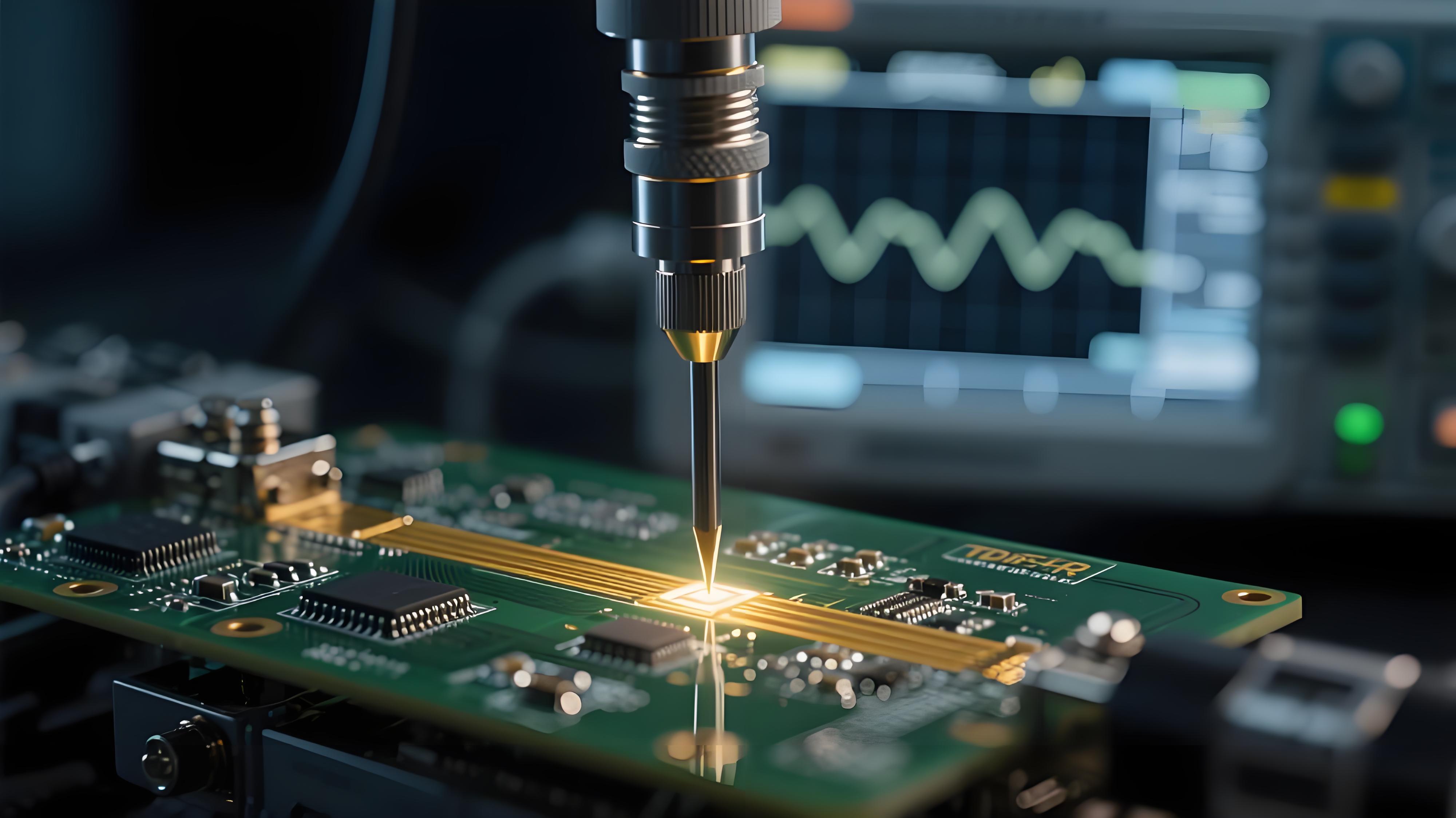

制作完成后需通過 TDR（時域反射計）抽樣測試阻抗值：

TDR 探針精度需達 ±1%；

測試點應選在傳輸線中段，避免端接效應；

若測試結果超差，需反向分析線寬、介質厚度或材料參數。

3. 常見問題與解決方案

阻抗值偏低：通常因線寬過寬或介質過厚，需調整蝕刻參數或更換基材；

阻抗不一致：可能由層壓不均導致，需優化壓合工藝；

高頻損耗大：檢查材料 Df 值（損耗因子），改用低損耗材料或更光滑銅箔。

阻抗控制板已廣泛應用于：

通信領域：5G 基站天線板和光模塊 PCB，阻抗精度要求 ±5%；

汽車電子：毫米波雷達板需控制差分阻抗 100Ω±10%；

醫療設備：高頻影像系統要求阻抗穩定且低損耗。

阻抗控制板制作是一項融合了設計、材料與工藝的系統工程。只有精準計算、嚴格選材和精細化工藝控制相結合，才能滿足高頻高速電路的需求。隨著電子技術不斷發展，阻抗控制技術將持續演進，為下一代電子產品奠定堅實基礎。了解更多歡迎聯系IPCB(愛彼電路)技術團隊
