在電子設備日益高功率化、 miniaturization(小型化)的今天,散熱問題已成為制約產品性能、可靠性及壽命的關鍵瓶頸。傳統的FR-4玻璃纖維環氧樹脂基板,其導熱系數僅約0.3-0.4 W/(m·K),如同一個“保溫瓶”,熱量極易積聚在發熱元件(如LED芯片、功率IC、晶體管)周圍,導致結溫飆升,進而引發光衰、效率降低甚至永久性損壞。于是,金屬基覆銅板(MCPCB),尤其是以鋁基板(Aluminum Substrate) 為代表的解決方案,應運而生,并以其卓越的散熱性能成為了高熱量電子產品的首選載體。
本文將圍繞“鋁基板散熱性能”這一核心主題,從技術原理、材料構成、關鍵性能參數、制造工藝影響以及實際應用等多個維度進行深度剖析,為您揭開鋁基板高效散熱背后的科學面紗。
鋁基板的散熱能力并非魔法,其卓越性能根植于經典的熱傳導物理學和其獨特的“三明治”結構設計。
基本結構: 一塊標準的鋁基板通常由三層材料壓合而成:
電路層(Copper Layer):最上層,由電解銅箔蝕刻形成導電線路,用于搭載電子元件并進行電氣連接。
絕緣層(Dielectric Layer):中間層,是一層高分子導熱絕緣材料。它既要承擔電氣絕緣的重任,防止電路層與金屬基板短路,又要充當熱量從電路層傳遞到金屬基板的“橋梁”。
基板層(Base Layer):最下層,通常為鋁板(常見有6061、5052等合金),它是整個散熱系統的“熱量中轉站”和“散熱器”。
散熱機理:
熱傳導(Thermal Conduction):發熱元件產生的熱量首先通過焊盤和銅箔進行橫向和縱向傳導。由于銅的導熱系數高達398 W/(m·K),熱量能迅速在電路層散開,避免了局部熱點。
熱跨接(Thermal Bridging):熱量通過絕緣層垂直向下傳導至鋁基板。這是整個散熱路徑中最關鍵、也最脆弱的一環。絕緣層的導熱能力直接決定了整體散熱效率。
熱擴散與對流(Thermal Spreading & Convection):熱量到達高導熱的鋁基板(導熱系數約200 W/(m·K))后,會迅速在整個金屬層面擴散開來,增大了與空氣接觸的有效散熱面積。最后,通過空氣自然對流或強制風冷,將熱量散發到周圍環境中。
由此可見,鋁基板的散熱是一個系統工程,其性能取決于三層材料的協同作用,而非單一材料的性能。
要科學地評估和比較不同鋁基板的散熱性能,需要關注以下幾個核心參數:
導熱系數(Thermal Conductivity): 這是最重要的參數,單位是W/(m·K)。它表示材料在單位溫度梯度下、單位時間內通過單位面積的熱量。
絕緣層導熱系數:這是區分普通鋁基板和高端鋁基板的黃金指標。普通產品的導熱系數可能在1.0-1.5 W/(m·K),而采用填充了高導熱陶瓷粉末(如氧化鋁、氮化硼、氮化鋁)的聚合物絕緣層,可將該值提升至2.0, 3.0甚至更高(目前高端產品可達10 W/(m·K)以上)。
金屬基板導熱系數:鋁合金的導熱系數通常在180-220 W/(m·K)之間,足以滿足絕大多數應用場景。在極端要求下,也會采用導熱更好的銅基(~400 W/(m·K)),但成本更高、重量更大。
熱阻(Thermal Resistance): 熱阻(單位:℃/W)是更直觀反映整體散熱能力的參數。它表示每瓦功耗所引起的溫升。熱阻越低,散熱性能越好。它是一個整體性參數,包含了從芯片結(Junction)到環境空氣(Ambient)的整個路徑上的所有阻力之和(Rθja),其中絕緣層產生的熱阻是主要部分。優秀鋁基板的總熱阻可以比FR-4板材低一個數量級。
絕緣層耐壓(Dielectric Withstanding Voltage): 在追求高導熱的同時,絕緣層的電氣絕緣性能不容忽視。通常用耐壓值(如AC 2.5kV, 3.75kV, 4.0kV 1min)來衡量。這確保了在高功率應用下的安全可靠性。
鋁基板的制造工藝,特別是絕緣層的處理,對其最終散熱性能有決定性影響。
絕緣層制備工藝:
填膠工藝:將環氧樹脂或聚酰亞胺等聚合物與高導熱陶瓷粉末均勻混合,形成導熱絕緣膠。填料的類型、粒徑分布、填充比例和分散均勻性直接決定了絕緣層的導熱系數。工藝不佳會導致填料團聚或孔隙,增加熱阻。
壓合工藝:將銅箔、絕緣膠膜和鋁板在高溫高壓下壓合為一體。壓力和時間需要精確控制,以確保絕緣層厚度均勻、無氣泡、與金屬層結合緊密。任何微小的氣泡或分離都是熱量的“絕緣島”,會嚴重阻礙熱流。
表面處理與厚度控制:
絕緣層厚度:在滿足耐壓要求的前提下,絕緣層越薄,熱阻越小。但厚度過薄會犧牲絕緣可靠性。這是一對需要精密權衡的矛盾。先進的工藝能在保證2.5kV以上耐壓的同時,將絕緣層厚度控制在75μm甚至更薄。
金屬基板厚度:鋁基板越厚,熱容量和熱擴散能力越強,但重量和成本也相應增加。常見厚度從0.5mm到3.0mm不等,需根據實際功耗和空間選擇。
電路銅箔厚度:更厚的銅箔(如2oz vs 1oz)提供了更優的橫向導熱和載流能力,有助于將熱量從發熱點快速引開。
憑借其優勢,鋁基板已成為以下領域的標配:
LED照明:這是鋁基板最經典的應用。大功率LED芯片產熱集中,鋁基板能迅速將熱量從芯片導出,維持較低結溫,保證LED的光效、壽命和色彩穩定性。從LED燈泡到路燈、車燈,無處不在。
汽車電子:汽車電動化、智能化趨勢下,功率控制器(如VCU、BMS、OBC)、LED車燈、電機驅動器等部件對散熱要求極高。鋁基板能適應汽車惡劣的振動和高低溫環境,提供穩定散熱。
電源模塊:開關電源(SMPS)、逆變器、DC/AC轉換器等產品中的功率開關器件(MOSFET, IGBT)和整流器是主要熱源。使用鋁基板可以縮小電源體積,提高功率密度和可靠性。
高頻通信設備:5G基站中的功率放大器(PA)等射頻器件在運行時產生大量熱量。鋁基板不僅能有效散熱,其金屬基層還具有良好的電磁屏蔽效果。

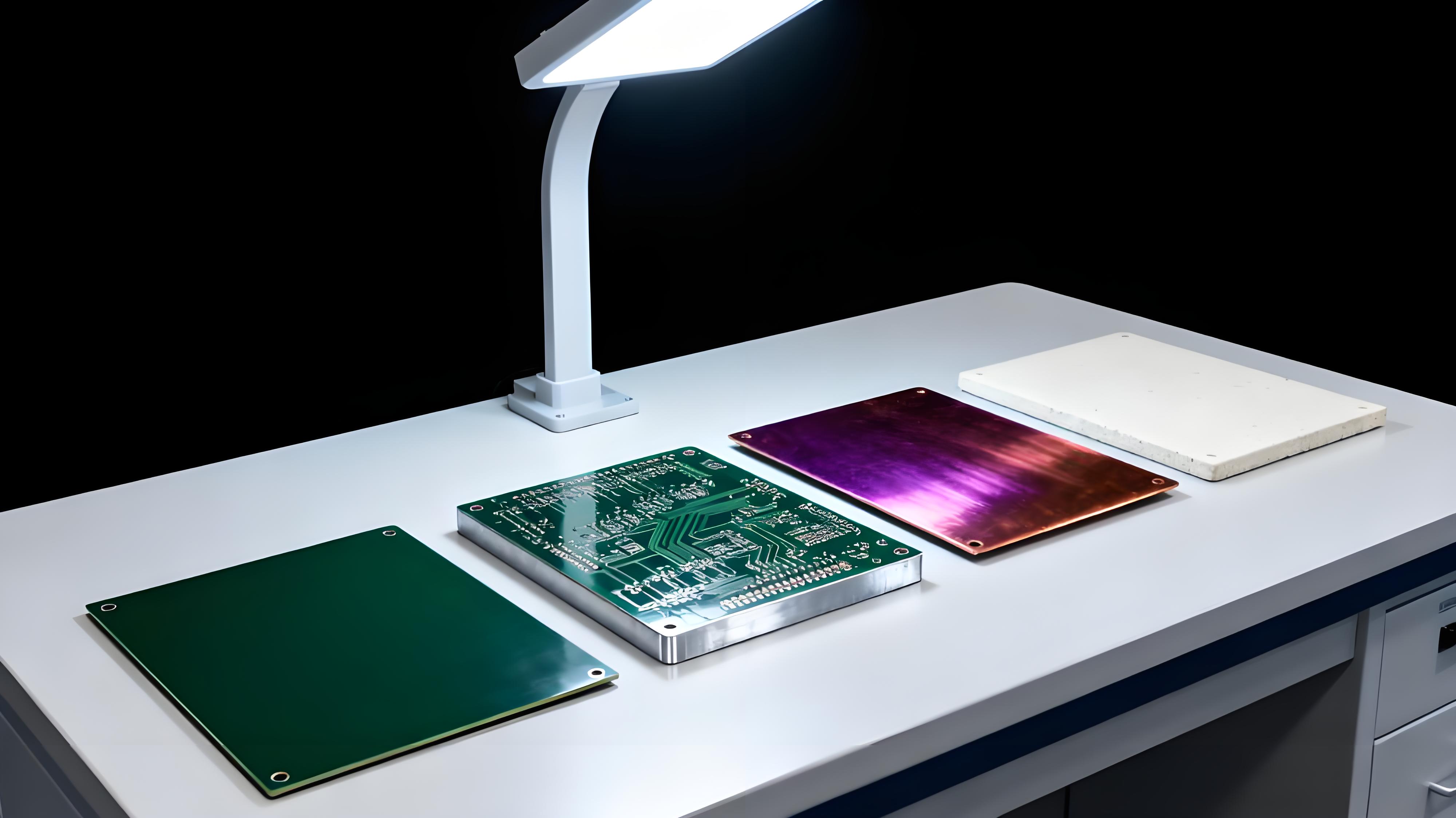

vs. FR-4:優勢是全方位的。FR-4僅適用于低功耗消費電子,而鋁基板專為中高功耗設計,導熱性能有10倍以上的提升。
vs. 銅基板:銅的導熱性優于鋁,但成本高、重量大、加工難度高(蝕刻需要更貴的藥水)。鋁基板在性能、成本和重量間取得了最佳平衡,是大多數應用的首選。銅基板通常只用于散熱極限的場合,如某些航空航天或軍工產品。
vs. 陶瓷基板(如Al2O3, AlN):陶瓷基板(如氧化鋁、氮化鋁)導熱性能極佳(AlN可達170-200 W/(m·K)),且絕緣性好,但非常脆、尺寸受限、成本極其昂貴。主要用于半導體封裝、激光器等尖端領域。鋁基板則更具機械強度和工程靈活性。
鋁基板的散熱性能是一個由基礎材料科學、精密制造工藝和系統設計思維共同鑄就的技術高地。它并非簡單的一塊鋁板加一層電路,其核心價值在于那層微米級厚度的高性能導熱絕緣層,它成功地解決了電氣隔離與高效導熱之間的矛盾。
對于電子工程師而言,在選擇鋁基板時,不應只關注鋁基材的厚度,更應深入結合自身的功耗、空間和成本預算進行綜合選型。隨著電子設備向更高功率、更小體積持續演進,對鋁基板散熱性能的要求必將愈發嚴苛,推動著材料與工藝向著更低熱阻、更高可靠性的方向不斷突破。了解更多,歡迎聯系ICPB(愛彼電路)技術團隊
